XXX5200GXFPM80 型泡沫消防车
产品详情
一、 整车
1、简介：

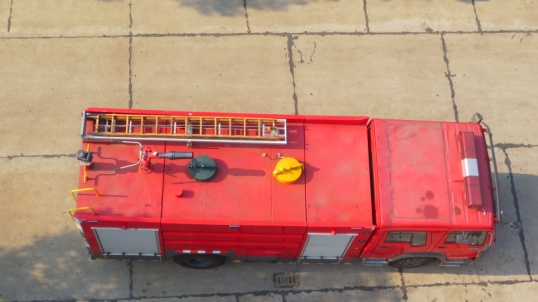

XXX5200GXFPM80 型泡沫消防车是一款采用重汽豪沃底盘改装而成。整车由消防员乘员室和车身两大部分组成，乘员室为单排改双排，可乘坐2+4人,该车为外露罐结构，车身前部为器材箱,中部为水罐，后部为泵房。载液罐体为优质碳钢，内部喷涂环氧底漆及环氧沥青漆，与底盘采用弹性连接，载水5800kg，泡沫液量1900kg，装备了上海雄真消防设备有限公司生CB10/60-XZ 常压车用消防泵，额定流量60L/S，车顶安装成都威斯特消防机械有限公司生产的PL48型车用消防炮。整车消防性能符合GB7956-2014标准要求该车最大的特点是载液量大、操控性好、维修简便。可广泛应用于公安消防队、厂矿企业及社区、码头等场所，扑救大型油类火灾和一般物质火灾。
2、整车主要性能参数
|
外廓尺寸 |
8405×2500×3540mm |
|
最大总质量 |
19870kg |
|
载液量 |
载水6000kg，泡沫2000kg |
|
最高车速 |
95km/h |
|
消防泵额定流量 |
60L/s 1.0MPa |
|
消防炮额定流量 |
48L/s 1.0MPa |
|
消防炮射程 |
泡沫≥50m 水≥60m |
|
比功率 |
249/19.87=12.5 |
|
接近角/离去角 |
14°/11° |
二、 底盘
1、底盘主要参数：因暂无重汽豪沃国Ⅵ底盘参数，故底盘仍为国V参数。
|
型号 |
ZZ5207N4617E1 |
|
|
制造商 |
中国重汽集团济南卡车股份有限公司 |
|
|
发动机额定功率 |
206kw |
|
|
发动机排量 |
9726ml |
|
|
发动机排放标准 |
GB17691-2005国V |
|
|
驱动形式 |
4×2 |
|
|
轴距 |
4600mm |
|
|
最大允许总重 |
20490kg |
|
|
最小转弯半径 |
≤19m |
|
|
变速箱 |
手动 |
|
|
取力器 |
变速箱取力 |

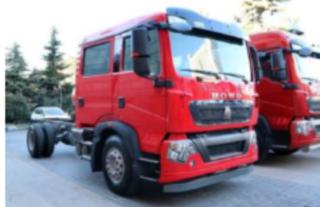

2、驾驶室
结构
平头、四门，改装双排
司乘人员数
2+4人
驾驶员位置
左置
设备
原车仪表板处设置消防操作仪表板及警灯控制盒，加装
1、 警报器；
2、 取力器控制开关及指示灯；
3、 附加电源开关；
三、 上装
总体布置

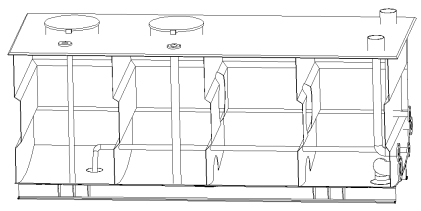

整车由消防员乘员室和车身两大部分组成，车身布置采用三分体式结构，前部为器材箱，中部为水罐，后部为水泵房，罐体为平行六面体厢式容罐。
1、总体布置
2、厢体
结构
主框架结构采用优质方管焊接，外装饰板采用碳钢板焊接，车顶防滑，可行走，两边设翻转踏板，防滑设计。
器材箱

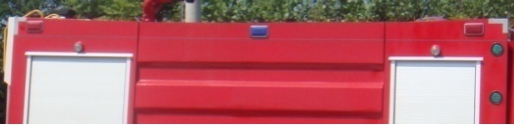

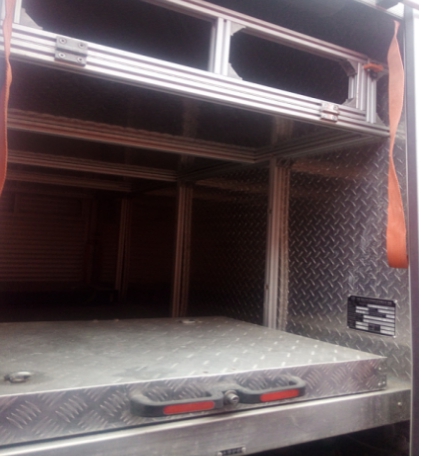

器材箱位于乘员室后部，两边设铝合金卷帘门，内有照明灯。器材箱室内根据需求设储物盒。侧下裙边设有工具箱及卷帘门，可放置小型工具

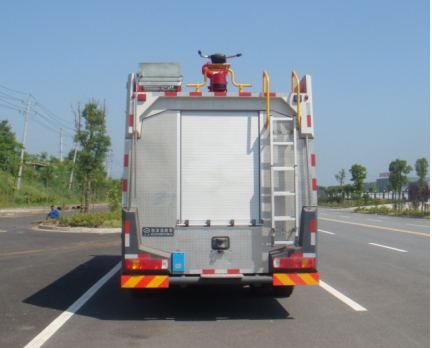

泵房

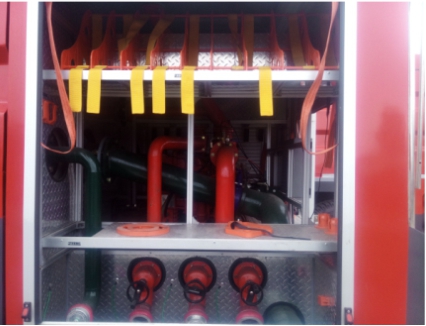

泵房位于整车后部，两边与后边设铝合金卷帘门，内有照明灯，泵室两侧可放置部分常用器材
爬梯及上车拉手
后爬梯采用铝合金两节翻转爬梯，使用，使用时离地不超过350mm，上车拉手采用表面带凹槽防滑圆钢管，表面喷塑处理。
容量
6000kg
材质
优质碳钢，厚度为5mm
罐体固定

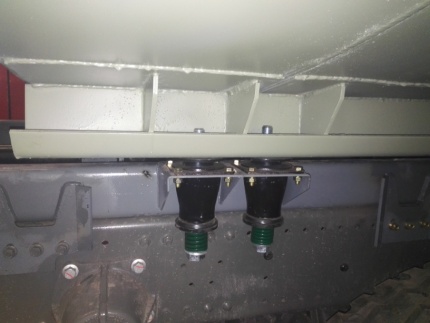

与底盘车架弹性连接
罐体设置

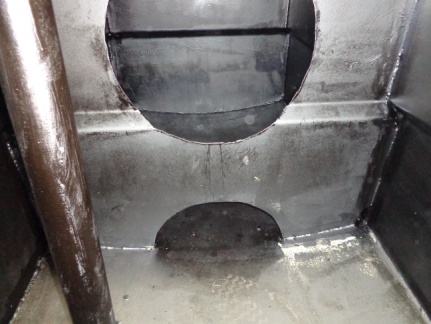

人孔：设DN460人孔1个，带有快速锁定/开启装置
溢流口：设DN65溢流口1个
放余水口：设1个DN40水罐放余水口，配球阀
注水口：在水罐左右两侧各接1只DN65接口
进出水口：设1个水罐到水泵进水管，DN150阀门，可气动、手动控制，设1个水泵至水罐充水管，DN65阀门，可气动、手动控制
3、水罐
4、泡沫罐
|
容量 |
2000kg |
|
|
材质 |
优质碳钢，厚度为5mm |
|
|
罐体固定 |
与底盘车架弹性连接 |
|
|
罐体设置 |
人孔：设DN460人孔1个，带有快速锁定/开启、自动泄压装置 |
|
|
溢流口：设DN40溢流口1个 |
||
|
放余液口：设1个DN40泡沫罐放余液口 |
||
|
出泡沫口：设1个DN40泡沫罐到水泵出泡沫管 |
四、水系统
1、水泵
型号
CB10/60-XZ 低压车用消防泵
形式
中低压离心式
额定流量
60L/s @1.0MPa
出口额定压力
1.0MPa
最大吸深
7m
引水装置
自带滑片泵
引水时间
最大吸深时≤50s
2、管路系统
|
管道材质 |
优质无缝钢管 |
|
|
吸水管路 |
泵房后侧设一个DN150吸水口 |
|
|
注水管路 |
水罐左右两侧各设一个DN65注水口，泵房内设置1个DN65水泵向罐内注水管路 |
|
|
出水管路 |
泵房左右两侧各设2个DN65及1个DN80出水口，带截止阀和扪盖 |
|
|
冷却水管路 |
配有冷却取力器的冷却水管路及控制阀 |
五、灭火装置

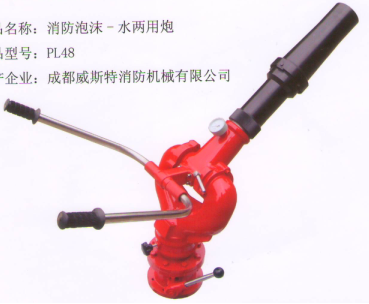

车载泡沫炮
|
型号 |
PL48 |
|
|
制造商 |
成都威斯特消防机械有限公司 |
|
|
回转角度 |
360°水平回转 |
|
|
最大仰/俯角 |
俯角≤-15°，仰角≥+45° |
|
|
流量 |
48L/S |
|
|
射程 |
泡沫≥50m 水≥55m |
六、消防控制系统

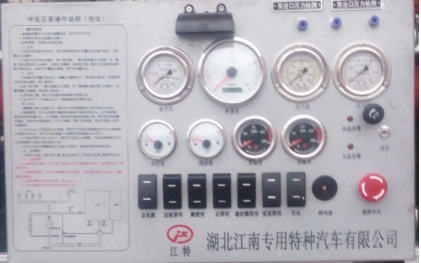

控制面板主要包括驾驶室控制和泵室控制两部分
|
驾驶室内控制 |
水泵脱挂档、警灯警报、照明及信号装置控制等 |
|
|
泵室内控制 |
上装总电源开关、参数显示、状态显示 |
七、电气设备
|
附加电气 |
设独立电路 |
|
|
辅助照明 |
消防员室、水泵房及器材箱分别设有照明灯，操纵仪表板上设有照明、指示灯等 |
|
|
频闪灯 |
车身两侧安装红、蓝两色频闪灯 |
|
|
警示装置 |
长排全红警灯，安装在驾驶室顶部 |
|
|
警报器，其控制盒在驾驶员前下方 |
||
|
火场照明 |
上装后部安装35W消防探照灯1个 |
八、表面处理
|
面漆 |
优质国产漆 |
|
颜色 |
车体外表面主色为RO3消防红 |
九、随车消防器材的布置和配备
1、器材布置：
|
1 |
按照消防实战需要，根据消防操作程序，就近取放。 |
|
2 |
使用防锈蚀、防振动、防脱落、防划伤的专用夹具固定。 |
|
3 |
标示醒目，多人操作，互不干涉。 |

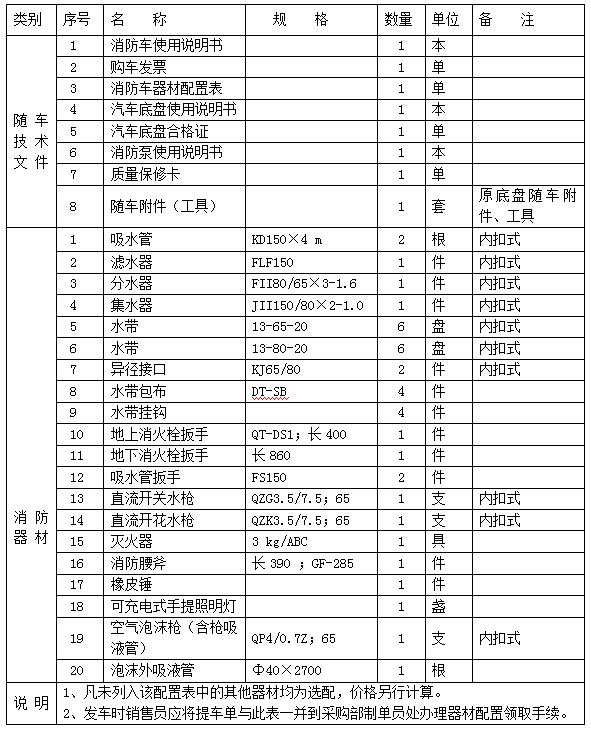

2、器材配备（标配）
