XXX5300GXFSG120 型水罐消防车
产品详情
一、 整车
1、简介：
XXX5300GXFSG120 型水罐消防车采用重汽豪沃ZZ5347V4647E1底盘改装而成。整车由消防员乘员室和车身两大部分组成，乘员室为单排改双排，可乘坐2+4人,该车为外露罐结构，车身前部为器材箱,中部为液罐，后部为泵房。载液罐体为优质碳钢，与底盘采用弹性连接，载水12780kg，泡沫液量2770kg，可广泛应用于公安消防队、厂矿企业及社区、码头等场所，扑救大型油类火灾或一般物质火灾。整车消防性能符合GB7956-2014标准要求。
2、整车主要性能参数：
|
名称 |
参数 |
备注 |
|
外形尺寸 |
10025×2500×3685（mm） （以公告为准） |
|
|
总质量 |
30100kg |
|
|
发动机功率 |
249kw |
|
|
轴距 |
4600+1350mm |
|
|
驱动形式 |
6×4 |
|
|
最高车速 |
90km/h |
|
|
排放标准 |
国V（即将升级国VI） |
|
|
成员数 |
1+1+4 |
含驾驶员 |
|
比功率 |
8.3 |
|
|
接近角 |
14° |
|
|
离去角 |
11° |
|
二、 底盘
1、底盘主要参数：因暂无重汽豪沃国Ⅵ底盘参数，故底盘仍为国V参数。
|
底盘型号 |
ZZ5347V4647E1 |
|
|
制造商 |
中国重汽集团济南卡车股份有限公司 |
|
|
发动机额定功率 |
249kw |
|
|
发动机排量 |
9726ml |
|
|
发动机排放标准 |
GB17691-2005国V |
|
|
轴距 |
4600+1350mm |
|
|
最大允许总质量 |
34000kg |
|
|
最小转弯直径 |
≤23m |
|
|
最高车速 |
95km/h |
|
|
取力器 |
变速箱取力器 |
|
2、驾驶室
|
结构 |
平头、原厂四门、双排座 |
|
|
司乘人员数 |
1（驾驶员）+1+4人 |
|
|
驾驶员位置 |
左置 |
|
|

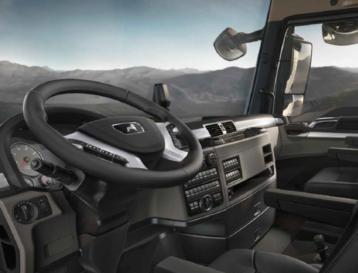

驾驶室 |
消防红色，高舒适型司机座椅，前排副司机单人座椅，即1+1+4座位形式，共6人座椅。多处储物空间，自动温控环保空调系统（R134A冷媒，无氟里昂），收音机，中控门锁，两侧电动窗 |
|
|
仪表 |
中文操作界面，司机自动电子行驶记录仪，燃油表，转速表，机油油压表，倒档响号等。 |
|
三、 上装

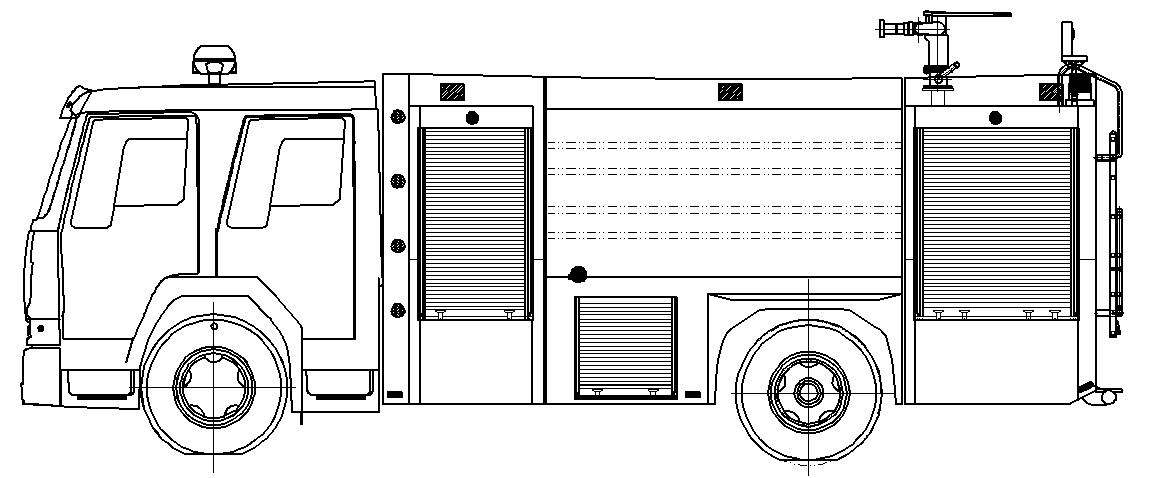

1、总体布置
|
总体布置 |
整车由消防员乘员室和车身两大部分组成，车身布置采用三分体式结构，前部为器材箱，中部为水罐，后部为水泵房，罐体为平行六面体厢式容罐。 |
|
|
|
2、厢体
|
结构 |

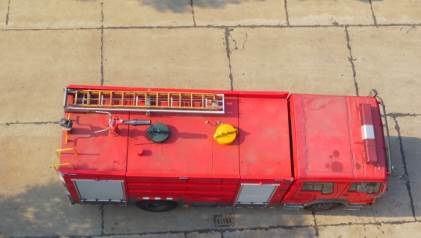

主框架结构采用优质方管焊接，外装饰板采用碳钢板焊接，车顶防滑，可行走，两边设翻转踏板，防滑设计。 |
|
|
器材箱 |
器材箱位于乘员室后部，两边设铝合金卷帘门，内有照明灯。器材箱室内根据需求设储物盒。侧下裙边设有工具箱及卷帘门，可放置小型工具 |
|
|
泵房 |
泵房位于整车后部，两边与后边设铝合金卷帘门，内有照明灯，泵室两侧可放置部分常用器材 |
|
|
爬梯及上车拉手
|
后爬梯采用铝合金两节翻转爬梯，使用，使用时离地不超过350mm，上车拉手采用表面带凹槽防滑圆钢管，表面喷塑处理。 |
|

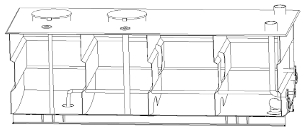

3、水罐
|
结构 |

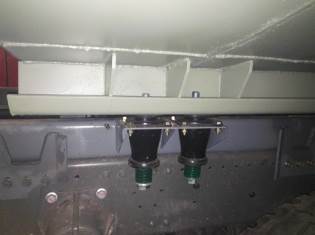

罐体采用优质碳钢焊接而成。 前后封板设有梯形折弯筋，强度高。 罐体采用弹性连接与副车架相连。 |
|
|
材质 |
优质碳钢，厚度为5mm |
|
|
容量 |
有效载水量12.350立方米； |
|
|
设置 |
DN470mm 人孔，带有快速锁定/开启装置 溢流孔、排污口
注水口、出水口（车辆后部两侧），配注水过滤器 |
|
|

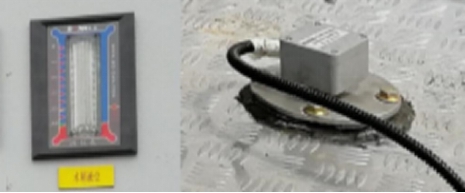

液位计 |
水罐顶部设有浮球式液位计，电子柱状显示器
|
|
4、泡沫罐
|
结构 |
罐体采用优质碳钢焊接而成。 前后封板设有梯形折弯筋，强度高。 罐体采用弹性连接与副车架相连。 |
|
|
材质 |
优质碳钢，厚度为5mm |
|
|
容量 |
有效载水量2000kg ； |
|
|
设置 |
DN470mm 人孔，带有快速锁定/开启装置，自动泄压装置 溢流孔、排污口 放余液口：设1个DN40泡沫罐放余液口 出泡沫口：设1个DN40泡沫罐到水泵出泡沫管 |
|
六、 车载系统
1、水泵
|
型号： |
CB10/60-XZ 常压车用消防泵 |
|
|
形式： |
低压离心式 |
|
|
额定流量： |
60L/s @1.0MPa |
|
|
额定流量 |
7L/min |
|
|
出口额定压力： |
1.0MPa |
|
|
最大吸深: |
7m |
|
|
引水装置: |
自带滑片泵 |
|
|
引水时间: |
最大吸深时≤50s |
|
2、管路系统
|
管道材质: |
优质无缝钢管 |
|
|
吸水管路: |
泵房后侧设1个DN150吸水口 |
|
|
注水管路: |
水罐左右两侧各设2个DN80注水口，泵房内设置1个DN65水泵向罐内注水管路 |
|
|
出水管路: |

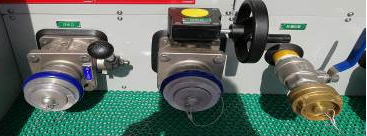

泵房左右两侧各设1个DN65及2个DN80出水口，带截止阀和扪盖 |
|
|
冷却水管路: |
配有冷却取力器的冷却水管路及控制阀 |
五、灭火装置
车载泡沫炮
|
型号 |
PL48 |
|
|
制造商 |
成都威斯特消防机械有限公司 |
|
|
回转角度 |
360°水平回转 |
|
|
最大仰/俯角 |
俯角≤-15°，仰角≥+45° |
|
|
流量 |
48L/S |
|
|
射程 |
泡沫≥50m 水≥55m |
六、消防控制系统
控制面板主要包括驾驶室控制和泵室控制两部分
|
驾驶室内控制 |
水泵脱挂档、警灯警报、照明及信号装置控制等 |
|
|
泵室内控制 |
上装总电源开关、参数显示、状态显示 |
七、电气设备
|
附加电气 |
设独立电路 |
|
|
辅助照明 |
消防员室、水泵房及器材箱分别设有照明灯，操纵仪表板上设有照明、指示灯等 |
|
|
频闪灯 |
车身两侧安装红、蓝两色频闪灯 |
|
|
警示装置 |
长排全红警灯，安装在驾驶室顶部 |
|
|
警报器，其控制盒在驾驶员前下方 |
||
|
火场照明 |
上装后部安装35W消防探照灯1个 |
八、表面处理
|
面漆 |
优质国产漆 |
|
颜色 |
车体外表面主色为RO3消防红 |

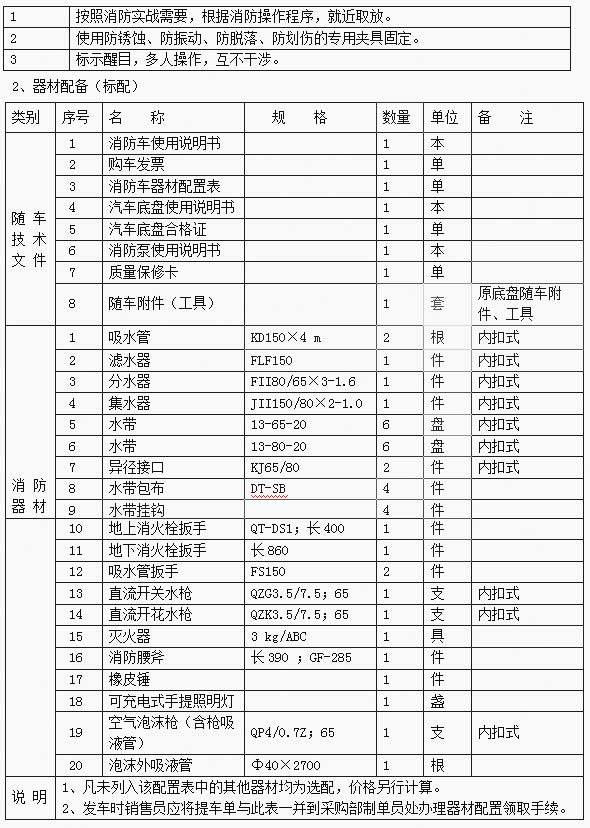

九、随车消防器材的布置和配备
1、器材布置
